SPA 3102 связка с Asterisk (FreePBX)

Настраиваем SPA на Asterisk

Итак, для начала подключаем аппарат и сбрасываем до заводских настроек (на всякий случай). Подключаем патчкорд LAN-PC , по умолчанию роутер имеет IP 192.168.0.1 . Заходим на веб интерфейс: http://192.168.0.1/ Пароль по умолчанию отсутствует. В правом верхнем углу нажимаем «Admin Login» и «Advanced».

Установимпароль:

Voice -> System -> Admin Password и User Password. После нажатия кнопки Submit all Changes, устройство спросит пароль. Логины «admin» или «user».



Настроим сеть:

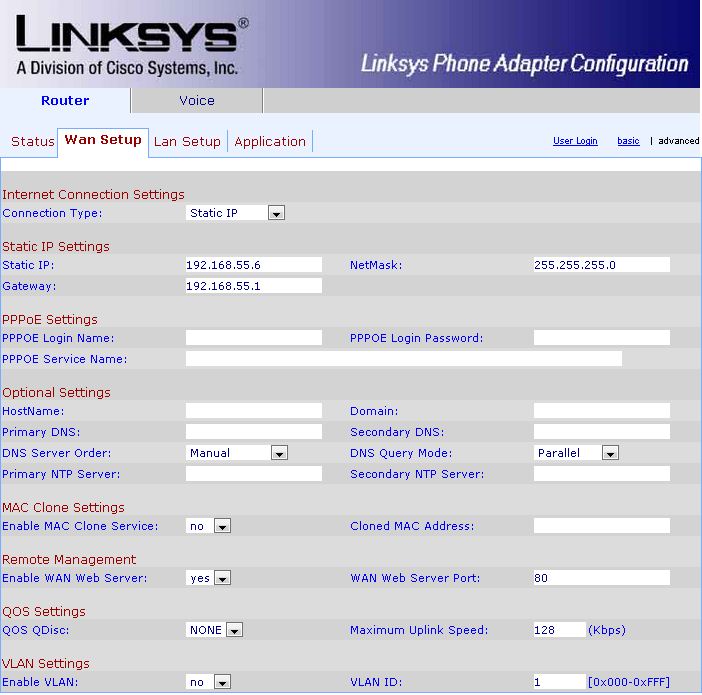

Заходим в настройки «WAN Setup», указываем:

Connection type: Static IP

StaticIP: 192.168.55.6 (выбираете IPадрес устройства)

Netmask: 255.255.255.0 (маска сети)

Gateway: 192.168.55.1 (IP шлюза)

Enable WAN Web Server: Yes (чтоб иметь доступ к веб интерфейсу)

Жмем «Submit all changes»

Переключаем кабель из LAN в WAN.

SPA3201 настраиваем так что и Телефон и Транк будет управляться с Asterisk

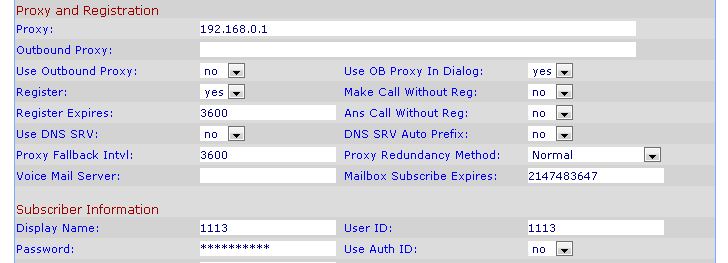

Настраиваем телефон как внутренний номер  Voice / Line 1:





Proxy and Registration

Proxy and Registration: 192.168.0.1   IP Asterisk

Subscriber Information

UserID: 1113         Внутренний номер

Password: *****           пароль к номеру





Dial Plan

Dial Plan: S:4, (9x.<:@gw0>|1xxx)

Enable IP Dialing: Yes





Расшифруем DialPlan:

9x.<:@gw0> - при наборе номер начинавшийся на 9 будет уходить на Транк  Asterisk(в качестве которого у нас выступает PSTNLineSPA3102)
1ххх – звонок уходит на номера начинающиеся на 1



НастраиваемТранк Asterisk Voice / PSTN Line :





Заходим в настройки Voice / PSTN Line (для того, чтобы входящие телефонные звонки поступали на Asterisk). Режим Admin/Advanced.

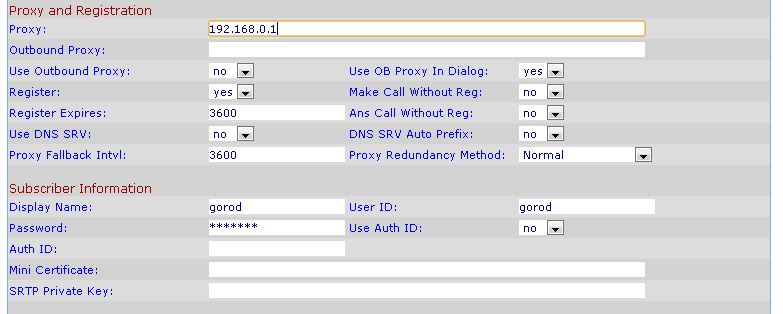

Proxy and Registration:

Proxy: 192.168.0.1        IP Asterisk

Subscriber Information:

UserID: gorod

Password: *****





Спускаемся ниже:

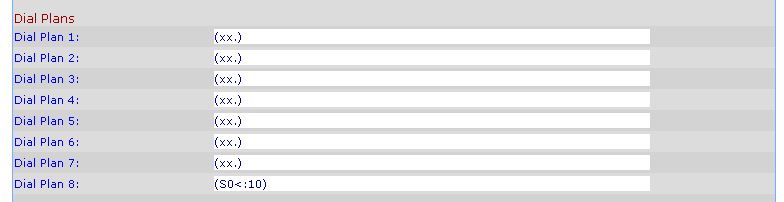

Dial Plans:

Dial Plan8: (S0<:10)          -означает что все входящие вызовы будут адресованы как входящие с SIP/10 в Asterisk





PSTN-To-VoIP Gateway Setup:



PSTN Ring Thru Line 1: No                   (для того, чтобы при входящем звонке звонок на линию 1 не проходил, мы же хотим управлять этим из Asterisk)

PSTN Caller Default DP: 8



SPA мы настроили, приступаем к настройкам Asterisk  FreePBX

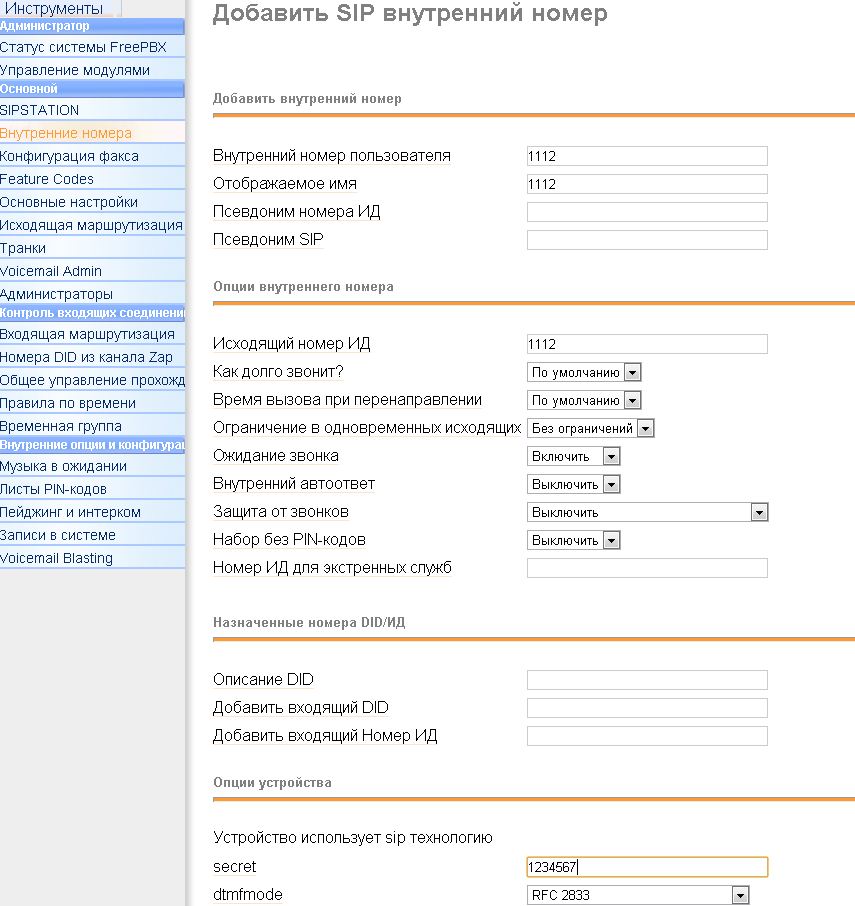

Создаем внутренний номер.

Выбираем с лева пункт меню Внутренний номер – Универсальное SIP Устройство.
Заполняем поля
Номер 1112
Пароль ******

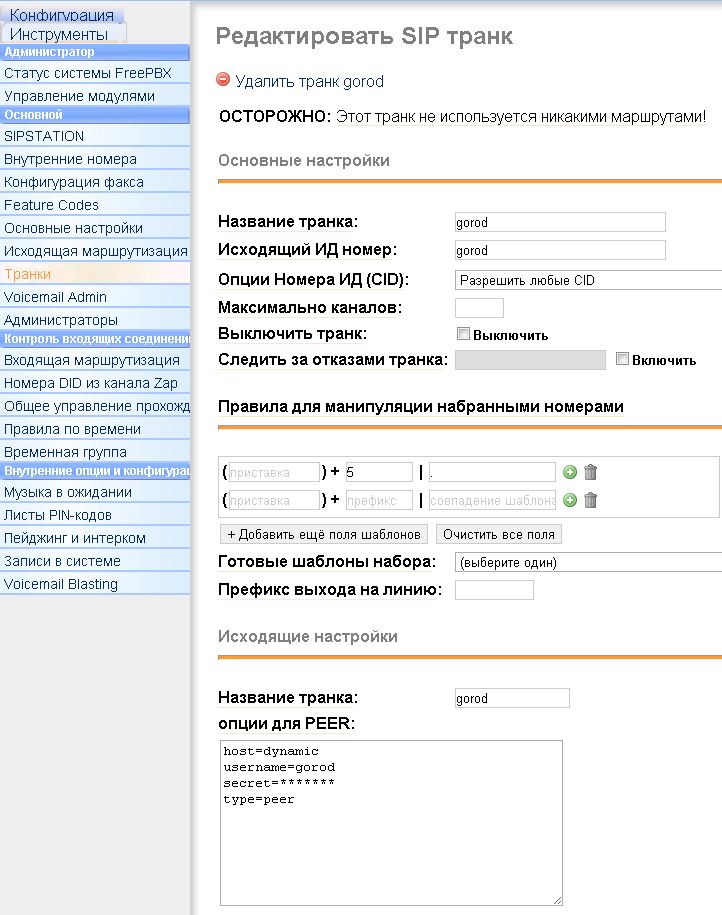

Создаем Транк
Выбираем с лева пункт меню Транки – Добавить SIP транк



Заполняем поля:
Название Транка gorod
 Правила для Манипуляции набранными номерами мы поставили 5 | . (5 и Все что до Черты это префикс, номер начинающийся на эти цифры будет уходить по этому транку убирая цифры до черты. Точка означает любое количество цифр в номере )
Название Транка  gorod
Опция для Peer:
host=dynamic
username=gorod
secret=******
type=peer
Сохраняем.

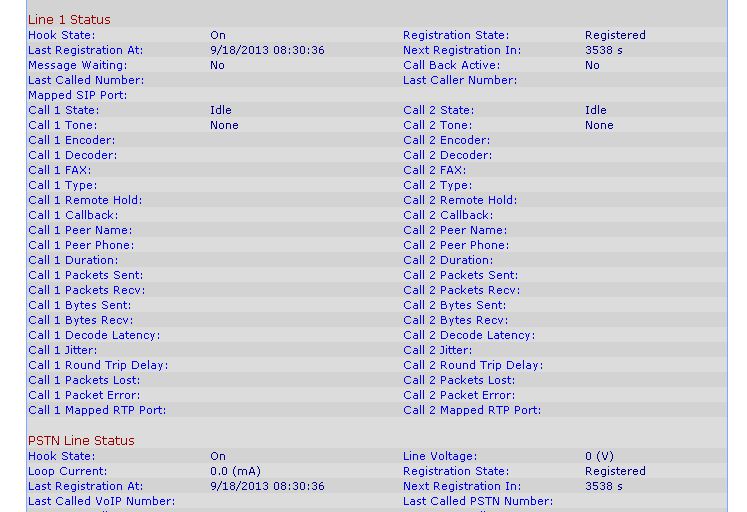

Если все правильно сделали звонки должны ходить. Проверить зарегистрировался SPAна Asterisk можно зайдя на SPAв раздел Voice– Info.
